350電動閘閥型號、尺寸參數

[ 2021-06-28 ]
上海湖泉閥門有限公司350電動閘閥型號、尺寸參數
可參照執(zhí)行GB/T12232-2005 《通用閥門 法蘭連接鐵制閘閥》及 JB/T8528-1997《 普通型閥門電動裝置技術條件》常用型號Z941H、Z941W、Z941Y 還有像刀型閘閥發(fā)蘭鑄鋼閘閥:Z941H、Z941Y不銹鋼閘閥:Z941W軟密封暗桿閘閥:Z945X軟密封明桿閘閥:Z41X
鑄鋼法蘭閘閥:Z941T、Z945T 螺紋閘閥: Z911T、Z914T、Z915X、Z911H、Z911Y、Z911W
刀閘閥: Z973W、Z973X、Z973Y  1、Z941X-10/16Q表示:Z閘閥、4法蘭連接、1明桿楔式單閘板、X橡膠密封、10/16公斤壓力;2、Z945X-16Q表示:Z閘閥、9電動、4、法蘭、5暗桿楔式單閘板、X橡膠密封、16公斤壓力。

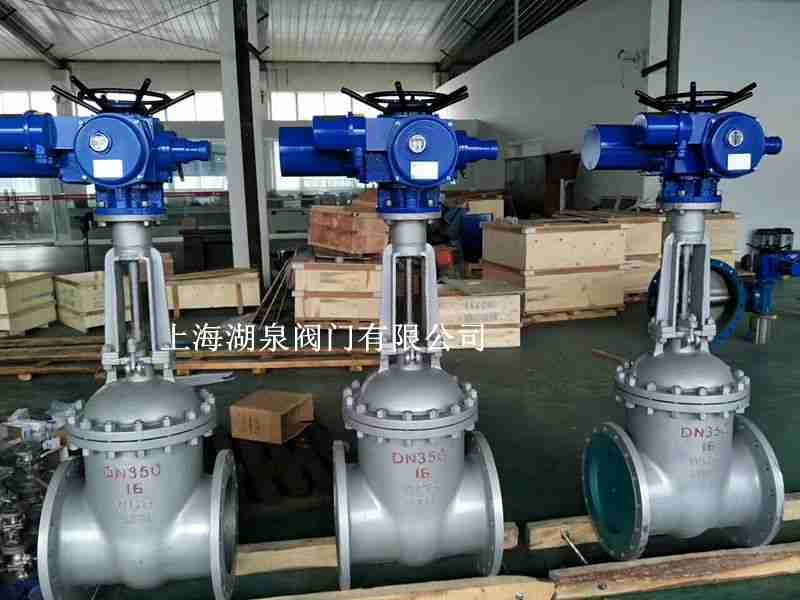

 350電動閘閥
Z941W-16P-DN350電動閘特點:
  1.該裝置防塵、防水、防輕腐蝕,其防護等級為IP55、IP65(特殊定貨);
  2.轉矩控制機構動作可靠,調節(jié)方便,轉矩重復精度高;
  3.行程控制機構調節(jié)精度和重復度高,開向和關向可配裝各2只至4只微動開關;
  4.采用半自動手—電動切換機構,機構簡單,工作可靠,操作輕便;
  5.采用閥門電動裝置用三相異步電機,啟動轉矩大,轉動慣量小;
  6.配有機械式閥位指示器。

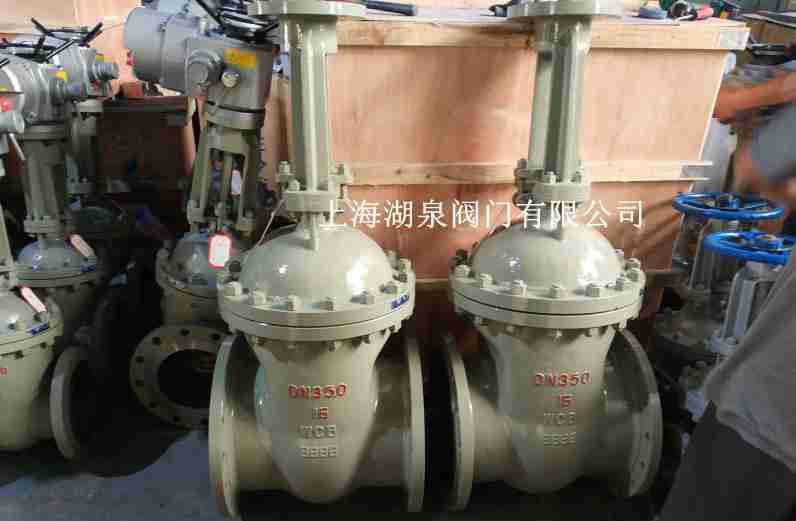

電動閘閥
 350電動閘閥型號、尺寸參數
公稱通徑DN 主要外形尺寸及連接尺寸(mm)
L D D1 D2 b f z-Φd H
40 200 145 110 85 16 3 4-Φ18 595
50 250 160 115 100 16 3 4-Φ18 653
65 265 180 145 120 18 3 4-Φ18 665
80 280 195 160 135 20 3 8-Φ18 725
100 300 215 180 155 20 3 8-Φ18 787
125 325 245 210 185 22 3 8-Φ18 806
150 350 280 240 210 24 3 8-Φ23 955
200 400 335 295 265 26 3 12-Φ23 1105
250 450 405 355 320 30 3 12-Φ25 1343
300 500 460 410 375 30 3 12-Φ25 1516
350 550 520 470 435 34 4 16-Φ25 1678
400 600 580 525 485 36 4 16-Φ30 1849
450 650 640 585 545 38 4 20-Φ30 1937
500 700 705 650 608 42 4 20-Φ34 2234
600 800 840 770 718 46 5 20-Φ41 2432
700 900 910 840 788 48 5 24-Φ41 2489
800 1000 1020 950 898 50 5 24-Φ41 2643
900 1100 1125 1050 998 52 5 28-Φ41 2945
1000 1200 1255 1170 1110 54 5 28-Φ42 3083
1200 1350 1485 1390 1325 56 5 32-Φ48 3382
1400 1500 1685 1590 1525 58 5 36-Φ48 3718
