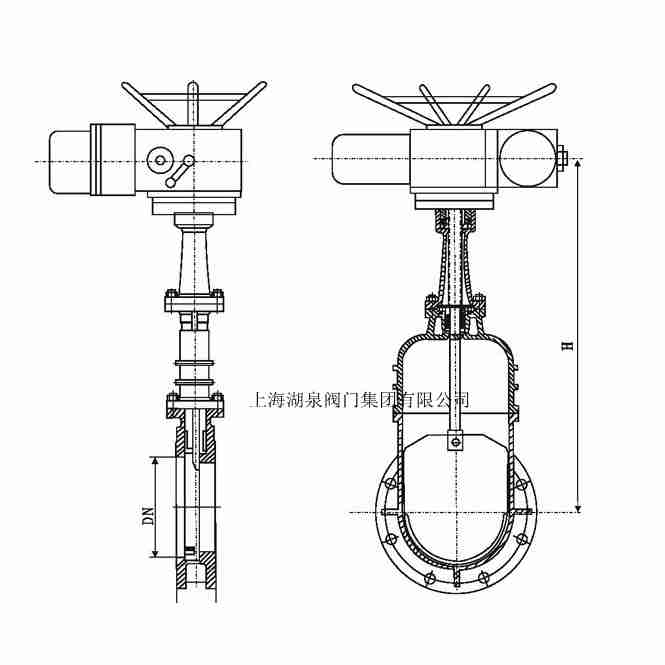

- 結構圖片
一、dmz973電動暗桿式刀型閘閥產品介紹
上海湖泉閥門集團有限公司 DMZ973H 電動暗板刀型閘閥產品，DMZ973H 電動暗桿刀型閘閥帶蓋污水刀型閥具有閥體結構長度短、重量輕、閥座密封面可免受介質沖刷,密封面受壓均勻、貼合嚴密、在關閉過...DMZ973F/H-10C/16P、DMZ973Y電動暗桿式刀型閘閥產品概述 該產品驅動部分采用多回轉電動裝置,用以驅動和控制閥門的開啟和關閉,操作人員可以在控制室內遠距離對閥...啟閉迅速,平穩可靠,自動化程度高。 安裝高度及位置不受限制。 采用防爆型電動裝置,在易燃易爆,甚至有毒氣體環境中可以正常工作。二、dmz973電動暗桿式刀型閘閥裝置參數
電源：AC380V、50HZ。
標準型：標準型產品具有防塵、防雨水的外殼 保護能力、保護等級IP65，可直接用于戶外。
防水型：產品具有防塵、防浸水（IP67）的外殼防護等級。
防爆型（EX）：防爆等為DⅡ BT4/DⅡ CT4（不含乙炔）。
環境溫度：-20℃~40℃
可選：配電氣控制器
啟閉迅速，平衡可靠，自動化程度高。
安裝高度及位置不受限制。
采用防爆型電動裝置，在易燃易爆，甚至有毒氣體環境中可以正常工作。
配有手動，萬一供電間斷，可以手動操作開啟或關閉閥門，有效控制介質，防止事故發生。
三、dmz973電動暗桿式刀型閘閥裝置性能介紹
1、閥體、填料涵均為精密鑄造，其中閥體采用凸緣式整體鑄造，材質可根據用戶需要選用304、316、316L、WCB、2Crl3，密封圈采用PTFE增強聚四氟乙烯材質，耐腐蝕、耐磨損、不沾渣。
2、閥板有5個支撐點，使閥板有很好的自對中。當閥門處于關閉狀態，并承受背壓時，閥板不發生偏移。
3、刀形漿閘閥可以配置手輪、手動拉鏈、正齒輪傳動、傘齒輪傳動、氣動和電動。
4、刀形漿閘閥內部可制成V形、三角形、五角形通道。V型閘板可作為調節控制使用。
5、刀形漿閘閥連接形式有對夾式、法蘭支耳式，密封有金屬對金屬硬密封、金屬對聚胺脂、帶增強的聚四氟乙烯軟密封。
6、適用介質：金礦粉、尾礦、紙漿、木漿、纖維、粉塵、化學品處理污水、沉淀池、礦砂、爐渣、煤泥、瀝青、料倉出口、水果、谷物、水泥漿、屠宰廠廢水等。
7、工作溫度：軟密封（PTFE）：-40℃～180℃；碳素鋼：-29℃～425℃；不銹鋼：-40℃～600℃；鉻鉬釩鋼：≤550℃；工作壓力：0．6～1．6MPa。
PN1.0MPa法蘭連接尺寸
公稱通徑
法蘭外徑
螺栓孔中心距
螺栓孔直徑
螺栓孔數量
螺栓直徑
密封面
法蘭厚度
DN
D
K
L
d
f
C
DN50
165
125
18
4
M16
100
3
18
DN65
185
145
18
4
M16
120
3
20
DN80
200
160
18
4
M16
135
3
20
DN100
220
180
18
8
M16
155
3
22
DN125
250
210
18
8
M16
185
3
24
DN150
285
240
23
8
M20
210
3
24
DN200
340
295
23
8
M20
265
3
24
DN250
395
350
23
12
M20
320
3
26
DN300
445
400
23
12
M20
368
4
28
DN350
505
460
23
16
M20
428
4
28
DN400
565
515
26
16
M24
482
4
30
DN450
615
565
26
20
M24
532
4
30
DN500
670
620
26
20
M24
585
4
32
DN600
780
725
30
20
M27
685
5
36
DN700
890
840
30
24
M27
800
5
36
DN800
1015
950
34
24
M30
905
5
38
DN900
1115
1050
34
28
M30
1005
5
38
DN1000
1230
1160
36
28
M33
1110
5
38
